1. Introdução ao amplificador EDFA de alta potência, mantendo a polarização da banda L

High-power EDFA amplifier while maintaining polarization of the L-band on the Erbiev fiber (Eydfa-HP) is based on the principle of laser enhancement of the optical signal in a fiber, doped with an erbine, using a unique multi-stage design of optical amplification and reliable technology of dissipation of high-power laser heat to achieve a powerful laser laser signal in the The wavelength range 1570-1605 nm. Devido à sua alta potência e baixo nível de ruído, ele pode ser usado na comunicação fibra-óptica, liDars etc.

2.

Alta potência de saída (10 W);
Alto fator de reforço;
O caminho completo da luz com a preservação da polarização.

3. Continuação do amplificador EDFA de alta potência, mantendo a polarização da banda L

Comunicação de fibra óptica;
Sensor de fibra -fibra;
Laser de fibra de fibra.

4. Características optoelétricas do amplificador EDFA de alta potência, preservando a polarização da banda L

Parâmetros		Unidade de trabalho	significados	Notas
Comprimento de onda de trabalho		Nm	1570 ~ 1605	individual
Poder de entrada		Dbm	-6 ~+10
Potência de saída saturada		Dbm	27/30/33/35/37/40	@ 0dbm Entrada
faixa de potência de saída ajustável		-	10%~ 100%
O número de ruído		DB	<6.0	@ 0dbm Entrada
dependente do reforço de polarização		DB	<0,5
Dispersão da moda de polarização		Ps	0.5
Coeficiente de polarização de extinção		DB	23 (tipo), 20 (i)
Isolamento Entrada/saída		DB	> 35
Tipo de fibra		-	PM1550
O conector		-	Fk / apk	Apenas para poder de teste
O modo de operação		-	Apk / apk
Dimensões	27/30/33/35DBM	Mm	260 (w) × 320 (d) × 120 (h)	mesa sobre a mesa
	37/40DBM		360 (w) × 350 (d) × 120 (h)	mesa sobre a mesa
	27/30/33/35DBM		125 (w) × 150 (d) × 30 (h)	módulo
	37/40DBM		139 (w) × 235 (d) × 70 (h)	módulo
fonte de energia		V.	AC 110 ~ 240V, <150W@ 25 ℃	mesa sobre a mesa
			12V DC, <60W	módulo
Modo de gerenciamento		-	RS232 Após a comunicação	módulo
Interface de comunicação		-	Db9zhensky	módulo
temperatura operacional		℃	-5 ~ +35
A gama de umidade de trabalho		%	0 ~ 70

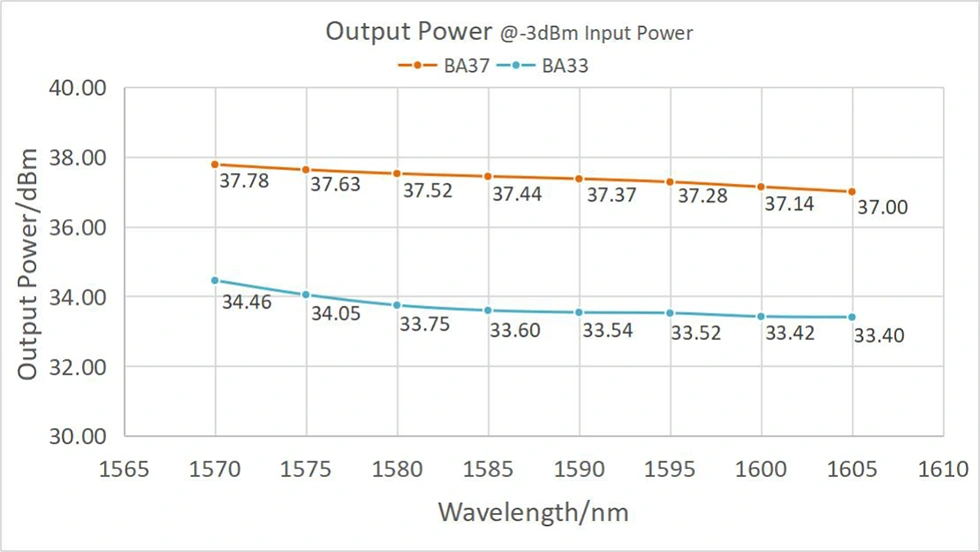

5. Uma curva característica típica:







6. Entrega, entrega e manutenção

Todos os produtos foram verificados antes de enviar;

Todos os produtos têm uma garantia de 1 ano. (Após o período de garantia da qualidade, a coleta de taxas de manutenção apropriadas começa.)

Valorizamos seu negócio e oferecemos uma política de retorno instantânea de 7 dias. (após 7 dias após receber mercadorias);

Se as mercadorias que você compra em nossa loja não têm qualidade perfeita, ou seja, não funcionam eletronicamente de acordo com as especificações do fabricante, basta devolvê -los para substituir ou devolver o dinheiro;

Se as mercadorias estiverem com defeito, notifique -nos dentro de 3 dias a partir do momento da entrega;

Quaisquer itens devem ser devolvidos no estado original para ter o direito de retornar ou substituir;

O comprador é responsável por todos os custos de entrega incorridos.







7. Perguntas frequentemente feitas com frequência

P: Quais são as aplicações e a precisão do comprimento de onda?

R: a óptica em caixa pode fornecer o comprimento de onda do CWDMIDWDME.



P: Qual conector óptico você precisa?

R: A caixa de óptica pode configurar o conector óptico de acordo com os requisitos gratuitamente.
