O que é um amplificador na fibra Erbiev?

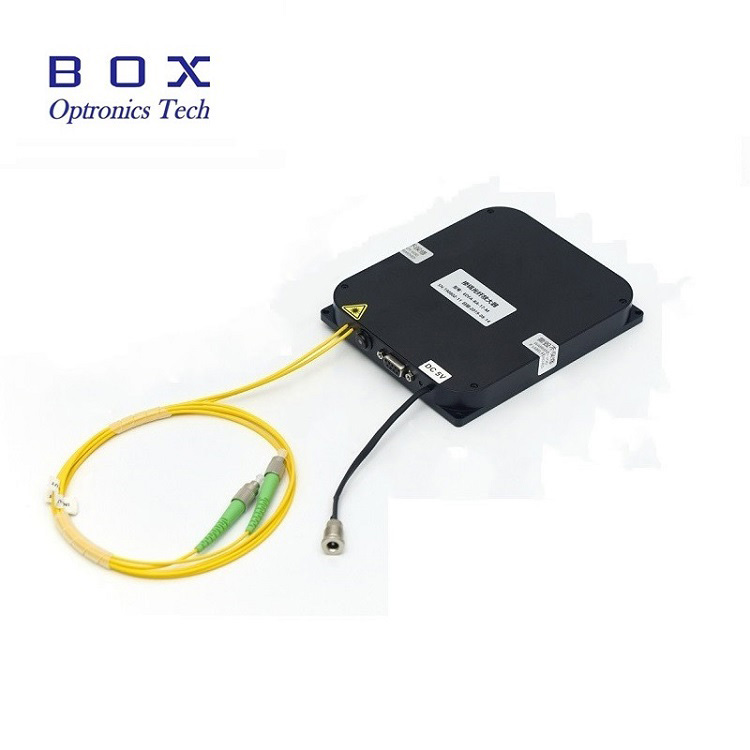

Amplificador em fibra com erbina- Este é um amplificador de fibra com base no princípio do trabalho da fibra de erbio. Possui vantagens, como uma ampla gama de comprimentos de onda, um alto coeficiente de amplificação, baixo ruído e alta confiabilidade. É amplamente utilizado em sistemas de comunicação óptica.

Componentes EDFA

O EDFA consiste em uma fibra de erbio, uma fonte de luz de bombeamento, um ramo óptico e um ramo. A fibra de erbio é a baseAmplificador em fibra com erbina. Essa fibra óptica, dopada pelo elemento, aumenta o sinal óptico, excitando a fonte de bombeamento. A fonte de bombeamento é uma fonte de energia EDFA e geralmente é um laser semicondutor com um comprimento de onda de 980 nm ou 1480 nm. O viés óptico compartilha a luz do bombeamento e da luz do sinal, permitindo que eles se espalhem separadamente na fibra Erbiev. O ramo conecta a luz do bombeamento e a luz do sinal na fibra erbial. Princípio da EDFA

Ao passar a luz de bombear através de uma fibra, dopada com erbio, os elétrons no elemento Erbiev são excitados para um alto nível de energia, traduzindo o elemento erbial em um estado excitado. Quando a luz do sinal passa através da fibra, dopada pelo erbio, o elemento erbial excitado emite fótons na direção da luz do sinal. Esse fenômeno é conhecido como radiação forçada. Isso aumenta a energia da luz do sinal, aumentando assim. Em particular, quando os fótons de bombeamento e fótons de sinal são encontrados em uma fibra, ligados a erbio, eles trocam energia, transmitindo a energia dos fótons de bombeamento de fótons. O elemento erbial em uma fibra, dopado com erbina, possui uma estrutura única de níveis de energia, que transfere efetivamente a energia dos fótons dos fótons de bombeamento, aumentando assim a luz do sinal. Além disso, em uma fibra, erbia ligada, os elétrons do elemento erbial permanecem em estado excitado por um tempo muito curto, ordem dos nanossegundos, o que torna o processo de reforço extremamente rápido.

Vantagens do EDFA

Comparado a outros amplificadores de fibra,Amplificador em fibra com erbinaEles têm as seguintes vantagens: 1. Uma ampla gama de comprimentos de onda: as bandas C e B da tampa EDFA, o que as torna adequadas para vários sistemas de comunicação óptica. 2. Razão de alto fortalecimento: o EDFA pode atingir um coeficiente de amplificador de mais de 30 dB com alta uniformidade de amplificação. 3. Baixo ruído: o EDFA tem um coeficiente de baixo ruído, que fornece transmissão de sinal ao longo da fibra em longas distâncias. 4. Alta confiabilidade: o EDFA tem alta confiabilidade e vida útil longa, que atende aos requisitos dos sistemas de comunicação óptica.
