Diodos de bombeamento a laser semicondutores

Полупроводниковые лазерные диодыA embalagem para lasers de fibra são dispositivos com saída de fibra, geralmente com base na tecnologia de semicondutores de AlgaAs II-V, emitindo 800–1000 nm na faixa de comprimento de onda (na maioria das vezes 915 ou 976 nm).

Их можно разделить на две основные категории:

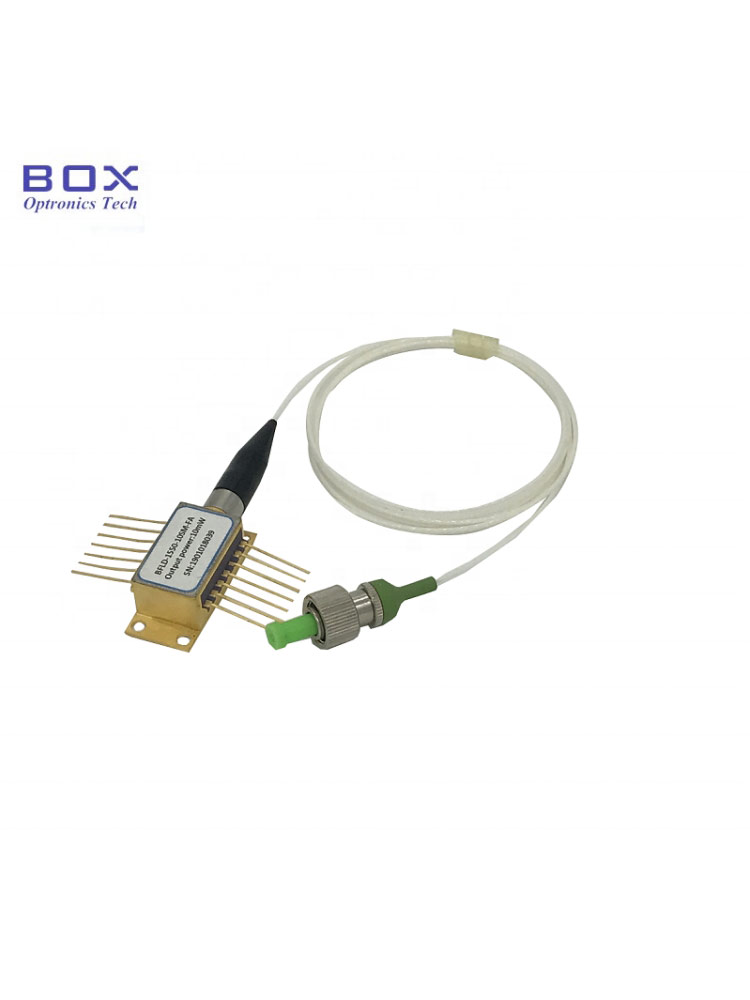

O diâmetro do núcleo de fibra de moda única em diodos a laser semicondutores de moda única com saída de fibra é geralmente vários mícrons (por exemplo, o diâmetro do núcleo da fibra com um comprimento de onda de 1 microns é de cerca de 6 microns, e as fibras com um comprimento de onda de 1,5 microns são cerca de 9 μm, o que é cerca de 6 que é cerca de 6 fibras com um comprimento de onda de 1,5 microns. Nesse diodo, a luz de um pequeno diodo a laser semicondutor com radiação final se concentra no núcleo da fibra com um diâmetro de cerca de 6 mícrons. Esse tipo de diodos a laser semicondutores é geralmente montado em um corpo "borboleta" com um refrigerador termoeletrottermóelétrico embutido no gabinete (agora é mais popular para dispositivos de um fator de forma menor). Essesполупроводниковые лазерные диодыCom a saída de fibra, eles geralmente são capazes de desenvolver energia de saída de 300 MW a 1,5 watts. Eles são usados para bombear fibras ativas com um shell de camada única. Os principais fornecedores de diodos a laser semicondutores de moda única com bombeamento a 915/976 nm são empresas que, no final dos anos 90, desenvolveram um negócio de amplificador de fibra de negócios (amplificador de fibra de liga de liga EDFA: EDFA) para o mercado de telecomunicações.

As fibras multimódicas em diodos a laser semicondutores de vários descondadores com saída de fibra têm um diâmetro maior, o que lhes permite suportar níveis mais altos de potência óptica. As versões padrão geralmente têm o diâmetro do núcleo 62, 100, 200, 400, 800 e até> 1000 mícrons. Quanto menor o diâmetro, mais fácil é focar a luz da fibra para um ponto pequeno usando uma lente ou uma lente de microscópio. Os diodos laser semicondutores multimódicos com saída de fibra geralmente são baseados em cristais de diodos a laser semicondutores com um lado amplo da radiação lateral. Eles também podem ser divididos em duas categorias:

Одноэмиттерные полупроводниковые лазерные диоды, em que um cristal de um diodo a laser semicondutor até 20 W é geralmente conectado a um tamanho de diodo a laser semicondutor de 105 mícrons (núcleo) e 125 mícrons (shell).

Os diodos de laser semicondutores de multi -ingresso são baseados em vários cristais de diodos a laser semicondutores conectados a uma fibra e fornecem um nível de potência escalável de até 89 MW.
