1. Introdução ao amplificador de alcance L de alta potência em um Erbium ligado a fibra

O amplificador de banda L de alta potência em uma fibra, dopada com erbina, baseia-se no princípio de melhorar os sinais ópticos com um laser em uma fibra ligada por Erbia. Ele usa um design especial de amplificação óptica multi -estágio e uma tecnologia confiável para dissipar o calor de um laser poderoso para obter uma alta potência de saída de um laser com um comprimento de onda de 1570 ~ 1605 nm. Possui vantagens de alta potência e baixo ruído e pode ser usado em sistemas ópticos de comunicação óptica, som de fibra -óptica, radares a laser, etc.

2.

Alta potência de saída (10 W);
Alto fator de reforço;
Coeficiente de baixo ruído.

3. O uso da potência de alta potência da alta potência com base na fibra de erbio

Comunicação de fibra óptica;
Sensor de fibra -fibra;
Laser de Voloconium.

4.

Parâmetros		Unidade de trabalho	significados	Notas
Comprimento de onda de trabalho		Nm	1570 ~ 1605	individual
Poder de entrada		Dbm	-6 ~+10
Potência de saída saturada		Dbm	27/30/33/35/37/40	@-3dbm Entrada
faixa de potência de saída ajustável		-	10%~ 100%
O número de ruído		DB	<6.0	@-3dbm Entrada
dependente do reforço de polarização		DB	<0,5
Dispersão da moda de polarização		Ps	0.5
Isolamento Entrada/saída		DB	> 35
Tipo de fibra		-	SMF-28E
O conector		-	Fk / apk
O modo de operação		-	Apk / apk
Dimensões	27/30/33/35DBM	Mm	260 (w) × 320 (d) × 120 (h)	mesa sobre a mesa
	37/40DBM		360 (w) × 350 (d) × 120 (h)	mesa sobre a mesa
	27/30/33/35DBM		125 (w) × 150 (d) × 30 (h)	módulo
	37/40DBM		139 (w) × 235 (d) × 70 (h)	módulo
fonte de energia		V.	AC 110 ~ 240V, <150W@ 25 ℃	mesa sobre a mesa
			12V DC, <60W	módulo
Modo de gerenciamento		-	RS232 Após a comunicação	módulo
Interface de comunicação		-	Db9zhensky	módulo
temperatura operacional		℃	-5 ~ +35
A gama de umidade de trabalho		%	0 ~ 70

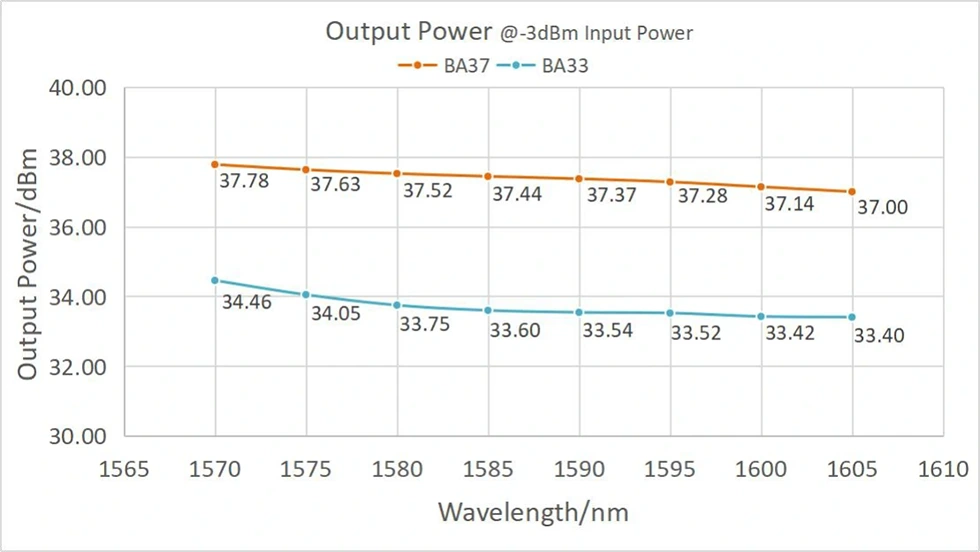

5. Uma curva característica típica:







6. Entrega, entrega e manutenção

Todos os produtos foram verificados antes de enviar;

Todos os produtos têm uma garantia de 1 ano. (Após o período de garantia da qualidade, a coleta de taxas de manutenção apropriadas começa.)

Valorizamos seu negócio e oferecemos uma política de retorno instantânea de 7 dias. (após 7 dias após receber mercadorias);

Se as mercadorias que você compra em nossa loja não têm qualidade perfeita, ou seja, não funcionam eletronicamente de acordo com as especificações do fabricante, basta devolvê -los para substituir ou devolver o dinheiro;

Se as mercadorias estiverem com defeito, notifique -nos dentro de 3 dias a partir do momento da entrega;

Quaisquer itens devem ser devolvidos no estado original para ter o direito de retornar ou substituir;

O comprador é responsável por todos os custos de entrega incorridos.



7. Perguntas frequentemente feitas com frequência

P: Quais são as aplicações e a precisão do comprimento de onda?

R: a óptica em caixa pode fornecer o comprimento de onda do CWDMIDWDME.



P: Qual conector óptico você precisa?

R: A caixa de óptica pode configurar o conector óptico de acordo com os requisitos gratuitamente.
