Como o laser de fibra Raman melhora a eficiência da transmissão de dados?

Nas comunicações modernas de fibra óptica, os principais problemas continuam sendo a atenuação do sinal em rodovias de longa distância e distorções não lineares à medida que a velocidade aumenta. NossoLaser de fibra Raman (рамановский усилитель) решает эти задачи принципиально иначе, чем классические EDFA. Используя эффект вынужденного комбинационного рассеяния в самом транспортном волокне, мы добиваемся распределённого усиления сигнала. Это позволяет увеличить длину регенерационного участка без дополнительных оптико-электронных преобразователей. Наши специалисты уже внедрили такие решения на линиях связи в Тюменской области и Хабаровском крае, где протяжённость сегментов превышает 200 км.

Mecanismo para melhorar a eficiência da transmissão de dados

EmpresaEmpresa de tecnologia eletrônica Shenzhen Hongxindadesenvolveu uma série de lasers Raman com comprimento de onda de bomba de 1455 nm, idealmente compatível com a janela de transparência da fibra monomodo G.652 padrão. Ao contrário dos amplificadores discretos, nossosLaser de fibra Raman создаёт усиление прямо внутри линии, что повышает отношение сигнал/шум (OSNR) на 8–12 дБ. Для российских операторов связи, работающих в условиях экстремальных температур, мы добавили функцию автоматической регулировки мощности накачки в зависимости от обратного рассеяния. Практический результат: при скорости 400G на канал максимальная дальность без регенерации возрастает с 80 до 150 км.

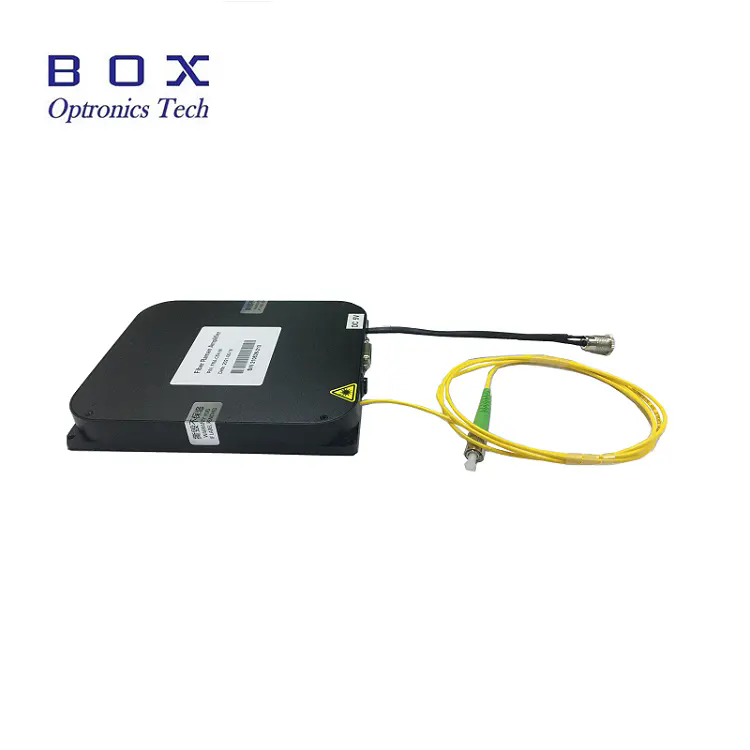

Parâmetros técnicos do laser de fibra Raman HX-1455-4000

Наши клиенты в ПАО «Ростелеком» и магистральных сетях «ТрансТелеКом» уже оценили стабильность характеристик. Ниже приведены ключевые параметры базовой модели, которую мы производим с полным циклом тестирования на собственном оборудовании в Шэньчжэне. Все спецификации соответствуют рекомендациям МСЭ-Т G.665 и требованиям ЕАЭС.

Parâmetro	Valor (Modelo HX-1455-4000)
Comprimento de onda da bomba central	1455 nm ± 2 nm (estabilização de temperatura)
Potência máxima de saída da bomba	4000 mW (ajustável 10–100%)
Tipo de fibra na linha de transporte	SMF-28e, G.652, G.655 com feedback Raman
Número de linhas de bomba (combinação de comprimentos de onda)	4 linhas (1455, 1465, 1475, 1485 nm) para supressão de intensidade de ruído relativa
Ganho de sinal alcançável	até 21 dB a uma distância de 100 km (para canal 100G)
Consumo de eletricidade	≤ 180 W (incluindo resfriamento de diodo laser TEC)
Faixa de temperatura operacional para uso na Federação Russa	de –40°C a +65°C (com pré-aquecimento)

Graças à configuração da bomba com vários comprimentos de onda, nossoLaser de fibra Ramanminimiza o chamado “ruído de intensidade relativa” (RIN), que é crítico para sistemas de transmissão de dados com recepção coerente. Também oferecemos uma versão com capacidade de monitoramento remoto via SNMP, o que simplifica o trabalho do pessoal nos data centers russos.

Experiência de implementação: números reais de eficiência

Один из крупных проектов с участием нашей команды — модернизация линии связи Екатеринбург — Пермь протяжённостью 380 км. Заказчик заменил четыре стандартных регенерационных пункта на два участка с распределённым рамановским усилением. После интеграции Laser de fibra RamandeEmpresa de tecnologia eletrônica Shenzhen Hongxinda обеспечил рост пропускной способности канала с 100G до 200G без замены волокна. Эффективность передачи данных, измеренная по параметру Q-фактора, выросла на 34%. При этом эксплуатационные затраты на обслуживание снизились на 40% из-за уменьшения числа активных элементов.

Perguntas frequentes: Como o laser de fibra Raman melhora a eficiência da transmissão de dados?

Pergunta 1: Como selecionar a potência de um laser de fibra Raman para uma linha de 180 km de comprimento com quatro conectores intermediários?

Ответ: Наши инженеры выполняют моделирование на основе реального бюджета потерь. Для 180 км стандартного волокна G.652 с суммарными потерями 0,22 дБ/км и шестью сварками (по 0,05 дБ) требуемая мощность накачки составляет 3000–3500 мВт. Мы рекомендуем модель HX-1455-3500 с запасом 15%. Обязательно используем встречную схему накачки, чтобы избежать нелинейных эффектов на входе. Предоставляем детальный отчёт по усилению и OSNR до подписания контракта.

Pergunta 2: Quais são os desafios ao instalar um laser de fibra Raman em um rack de telecomunicações existente que já possui amplificadores EDFA?

Ответ: Главная задача — избежать конкуренции рамановского и эрбиевого усиления на одной длине волны. Мы предлагаем схему гибридного усиления: рамановский лазер ставится перед EDFA для подъёма уровня сигнала с сохранением OSNR. Для монтажа достаточно свободного слота 19" стойки. Наш комплект включает переходники FC/APC, а также программируемый аттенюатор для согласования мощностей. Интеграция занимает не более трёх часов силами сервисного инженера из вашей компании после нашего удалённого инструктажа.

Pergunta 3: Que manutenção um laser de fibra Raman requer para manter o ganho estável por 5 anos?

Ответ: Плановое ТО включает ежегодную проверку мощности накачки референсным ваттметром (допустимое падение не более 5% за 3 года). Очистка оптических коннекторов обязательна каждые 6 месяцев из-за чувствительности рамановского процесса к обратным отражениям. Наши лазеры имеют ресурс накачивающих диодов 100 000 часов (свыше 11 лет) при нормальном тепловом режиме. Рекомендуем раз в год вызывать наших специалистов для спектрального анализа и калибровки встроенных фотодиодов обратной связи.

Por que nosso laser de fibra Raman é a escolha dos profissionais na Federação Russa

Estamos emEmpresa de tecnologia eletrônica Shenzhen HongxindaSomos especializados em tecnologia laser para linhas de comunicação de fibra óptica há mais de 15 anos. TodoLaser de fibra Raman проходит 200-часовой стендовый прогон перед отгрузкой. Для заказчиков из России мы создали склад запасных модулей накачки во Владивостоке и техническую поддержку на русском языке. Наши клиенты — это магистральные операторы, дата-центры уровня Tier III и промышленные сети. Переход на распределённое рамановское усиление окупается за счёт снижения количества регенераторов уже через 14 месяцев интенсивной эксплуатации.
