1. Introdução aos diodos SLD super -luminescentes de 840 nm para tomografia coerente óptica

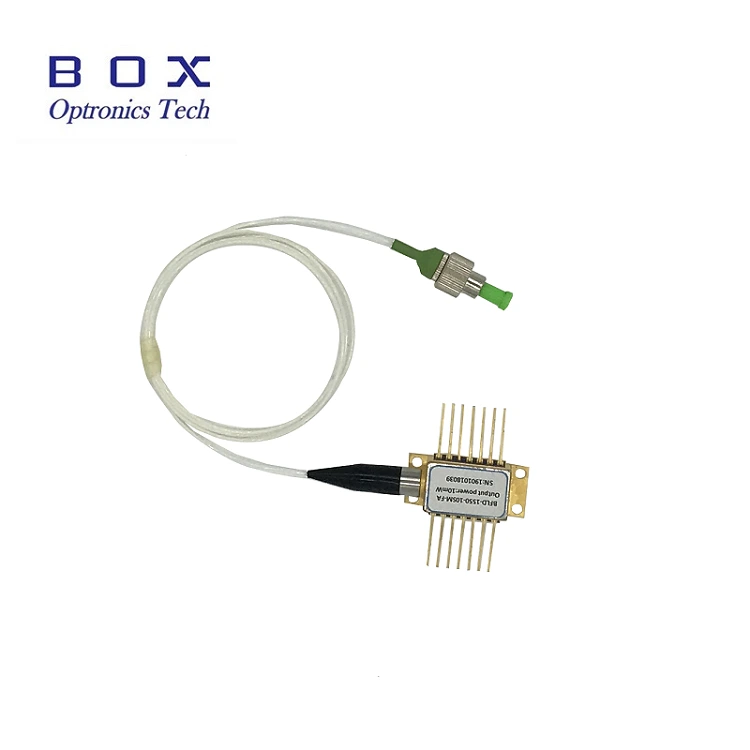

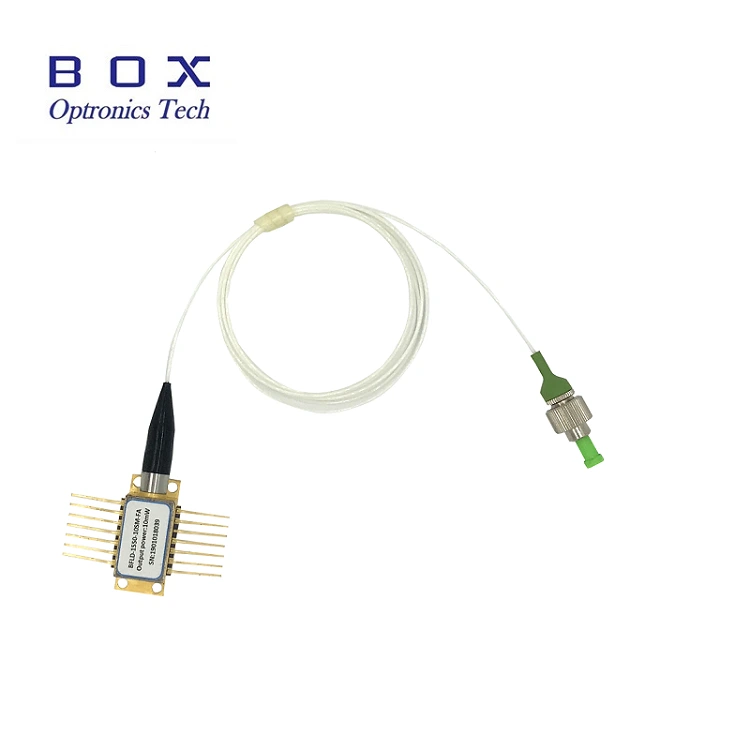

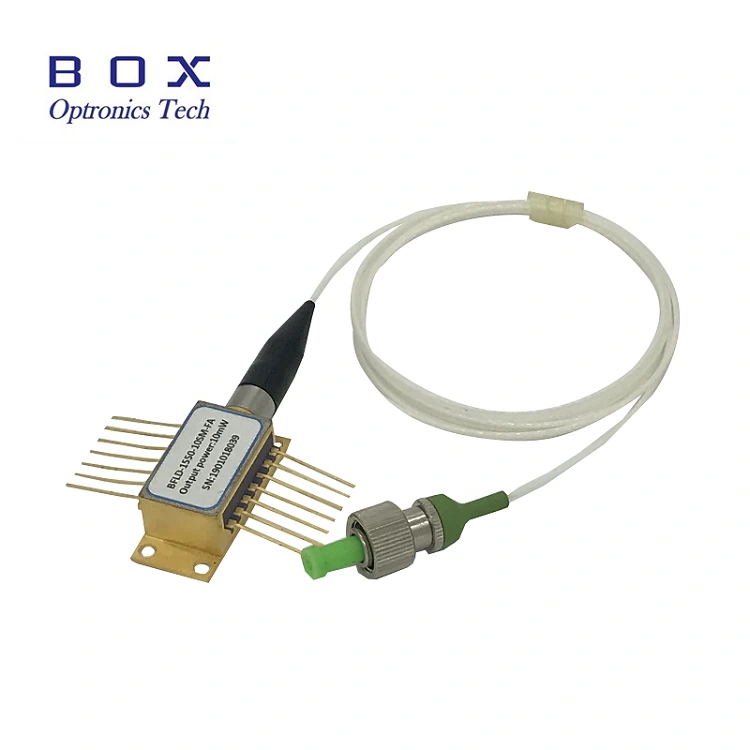

Diodos SLD super-luminescentes de 840 nm para tomografia coerente óptica são embalados em uma caixa de borboleta padrão de 14 pinos com um fotodid de controle e um resfriador termoelétrico (TEC). Esta é uma emissão especial de luz semicondutores, que desempenha um papel importante em áreas como som de fibra-óptica e visualização óptica.

Diodos superluminescentes de 840 nm (SLD) para tomografia coerente óptica são baseados no princípio da radiação estimulada em semicondutores. No interior, há uma área ativa feita de materiais semicondutores especiais. Quando uma tensão direta de deslocamento é fornecida ao SLD, elétrons e orifícios são injetados em uma área ativa. Os materiais semicondutores no campo ativo geralmente são compostos com as estruturas de zona de energia correspondentes, como a Gália de Arsenídeo (GAAs), Fosfide Índia (INP), etc.

2.

Alta potência de saída;
Borboleta da caixa de 14 pinos;
3 dB de tiras de passagem> 40 nm;
Temperatura operacional -45 ~+70 ℃;
Sm-fiber ou PM-Voloconny com um tiro.

3. Aplicação de 840 nm de diodos de SLD de negra para tomografia coerente óptica

Giroscópios fibra-ópticos;
Sensores de fibra-óptica;
Comunicações fibra-ópticas;
Equipamento médico clínico;
Dispositivo de visualização biomédica;
Tomografia coerente óptica;
Dispositivo de teste óptico.

4.

parâmetro	símbolo	Eu sou.	Tipo.	Máx.	Unidade de trabalho	Notas
atualização de trabalho	Muito	-	150	170	Se.	Cw
Poder na fibra	Aceitação	-	10	14	MW	CW, It = 150mA
Passagem largura3db	Este ano foi fechado.	40	-	-	Nm	Cw
Comprimento central	Plataforma s	820	840	860	Nm	Cw
Modulação espectralmente	-	-	0.1	0.2	DB	-
Corrente técnica	Ik	-	-	2	UM)	Tc = -45 ~ + 70 ℃
Tensão de texto	Vk,	-	-	3.5	V.	Tc = -45 ~ + 70 ℃
A resistência do termo	Rt	9.5	10	10.5	PCs	TC = 25 ℃
Termistorab constante	B)	-	3950	-	PARA.	-

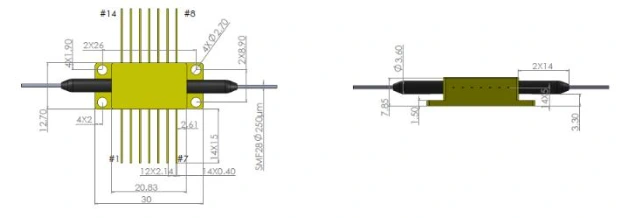

5. Determinação do desenho de embalagem e exportação (unidade: mm)

alfinete	descrição	alfinete	descrição
1	Técnico (+)	14	Apenas (-)
2	Termidor	13	A terra do corpo
3	NC	12	NC
4	NC	11	chip (-)
5	Termistor, termistor	10	chip (+)
6	NC	9	NC
7	NC	8	NC

6. Entrega, entrega e manutenção

Todos os produtos foram verificados antes de enviar;

Todos os produtos têm uma garantia de 1 ano. (Após o período de garantia da qualidade, a coleta de taxas de manutenção apropriadas começa.)

Valorizamos seu negócio e oferecemos uma política de retorno instantânea de 7 dias. (após 7 dias após receber mercadorias);

Se as mercadorias que você compra em nossa loja não têm qualidade perfeita, ou seja, não funcionam eletronicamente de acordo com as especificações do fabricante, basta devolvê -los para substituir ou devolver o dinheiro;

Se as mercadorias estiverem com defeito, notifique -nos dentro de 3 dias a partir do momento da entrega;

Quaisquer itens devem ser devolvidos no estado original para ter o direito de retornar ou substituir;

O comprador é responsável por todos os custos de entrega incorridos.



7. Perguntas frequentemente feitas com frequência

P: Quais são as aplicações e a precisão do comprimento de onda?

R: a óptica em caixa pode fornecer o comprimento de onda do CWDMIDWDME.



P: Qual conector óptico você precisa?

R: A caixa de óptica pode configurar o conector óptico de acordo com os requisitos gratuitamente.
