Amplificador preliminar de um sinal fraco em uma fibra com um EDFA de banda C Erbine

Amplificador preliminar de um sinal fraco em uma fibra com um EDFA de banda C Erbine

1. Introdução ao amplificador preliminar de um sinal fraco em uma fibra com um EDFA de banda C Erbine

O amplificador preliminar do sinal fraco na fibra com a banda C EDFA é especialmente usado para melhorar o sinal óptico fraco na faixa de -45 dBm para -25 dBm. Um aumento típico em um sinal fraco atinge 35 ~ 45 dB e o coeficiente de ruído é baixo. Geralmente é usado para aumentar a sensibilidade na frente de um receptor óptico.

2.

Ampla gama de comprimentos de onda;
Alto fator de reforço;
Baixo nível de ruído.

3. Exclamação do amplificador preliminar de um sinal fraco baseado em Erbia no intervalo C Edfa

Comunicação de fibra óptica;
Sensor de fibra -fibra;
Laser de fibra de fibra.

4. Características optoelétricas do amplificador preliminar de um sinal fraco baseado na erbia no intervalo C Edfa

Parâmetros	Unidade de trabalho	significados		Notas
Número da peça	-	EDFA-P-35	EDFA-P-45
Comprimento de onda de trabalho	Nm	1530 ~ 1565		varia com
Poder de entrada	Dbm	-35 ~ -25	-45 ~ -25
Pequeno fator de reforço de sinal	DB	35 @-35DBM Entrada	45 @-45DBM Entrada	25 @-25DBM Entrada
O número de ruído	DB	4.5		@ -35dbm Entrada
Adicione o avião	DB	3
dependente do reforço de polarização	DB	<0,3
Dispersão da moda de polarização	Ps	0.5
Isolamento Entrada/saída	DB	> 35
Tipo de fibra	-	SMF-28E
O conector	-	Fk / apk
O modo de operação	-	Controle de corrente automática (ACC)
Dimensões	Mm	260 (w) × 280 (d) × 120 (h)		mesa sobre a mesa
		125 (w) × 150 (d) × 20 (h)		módulo
fonte de energia	V.	AC 110 ~ 240V, <30W@ 25 ℃		mesa sobre a mesa
		5.C, <15w		módulo
Modo de gerenciamento	-	RS232 Após a comunicação		módulo
Interface de comunicação	-	Db9zhensky		módulo
temperatura operacional	℃	-5 ~ +35
A gama de umidade de trabalho	%	0 ~ 70

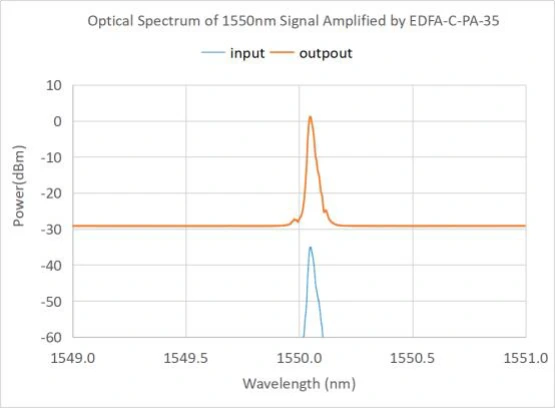

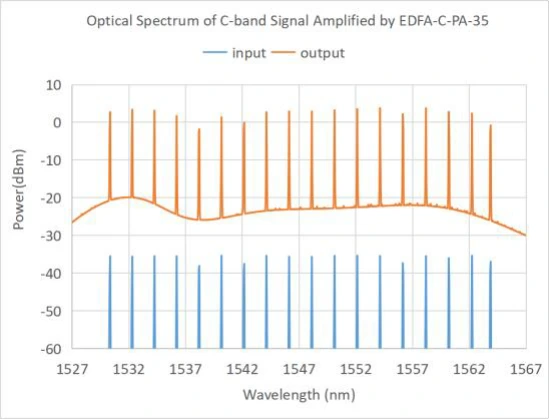

5. Uma curva característica típica:





6. Entrega, entrega e manutenção

Todos os produtos foram verificados antes de enviar;

Todos os produtos têm uma garantia de 1 ano. (Após o período de garantia da qualidade, a coleta de taxas de manutenção apropriadas começa.)

Valorizamos seu negócio e oferecemos uma política de retorno instantânea de 7 dias. (7 dias após receber mercadorias);

Se as mercadorias que você compra em nossa loja não têm qualidade perfeita, ou seja, não funcionam eletronicamente de acordo com as especificações do fabricante, basta devolvê -los para substituir ou devolver o dinheiro;

Se as mercadorias estiverem com defeito, notifique -nos dentro de 3 dias a partir do momento da entrega;

Quaisquer itens devem ser devolvidos no estado original para ter o direito de retornar ou substituir;

O comprador é responsável por todos os custos de entrega incorridos.





7. Perguntas frequentemente feitas com frequência

P: Quais são as aplicações e a precisão do comprimento de onda?

R: a óptica em caixa pode fornecer o comprimento de onda do CWDMIDWDME.



P: Qual conector óptico você precisa?

R: A caixa de óptica pode configurar o conector óptico de acordo com os requisitos gratuitamente.
