Diodo de bombeamento a laser 976 nm 700 MW HI1060, Volokonnoye, com estabilização do FBG
  • Diodo de bombeamento a laser 976 nm 700 MW HI1060, Volokonnoye, com estabilização do FBGDiodo de bombeamento a laser 976 nm 700 MW HI1060, Volokonnoye, com estabilização do FBG
  • Diodo de bombeamento a laser 976 nm 700 MW HI1060, Volokonnoye, com estabilização do FBGDiodo de bombeamento a laser 976 nm 700 MW HI1060, Volokonnoye, com estabilização do FBG
  • Diodo de bombeamento a laser 976 nm 700 MW HI1060, Volokonnoye, com estabilização do FBGDiodo de bombeamento a laser 976 nm 700 MW HI1060, Volokonnoye, com estabilização do FBG
  • Diodo de bombeamento a laser 976 nm 700 MW HI1060, Volokonnoye, com estabilização do FBGDiodo de bombeamento a laser 976 nm 700 MW HI1060, Volokonnoye, com estabilização do FBG

Diodo de bombeamento a laser 976 nm 700 MW HI1060, Volokonnoye, com estabilização do FBG

Diodo de bombeamento a laser da Box Optronics 976 nm 700 MW HI1060, Volokonnoye, com estabilização O FBG usa uma estrutura plana com um cristal em um trânsito. O cristal de alta potência é hermeticamente selado em um corpo de 14 output do tipo "borboleta", que não contém resina e fluxo epóxi, e está equipado com um termistor, um refrigerador termoelétrico e um diodo de controle.

1. Resumo:


Box OptronicsLozer Pumping Diode976NM700MVTHI1060, Volokonnoye, com estabilização fgggosiss A estrutura plana com um cristal no trânsito. Um cristal alto é hermeticamente selado no corpo A14-outpino do tipo Babochka, não contendo resina e fluxo epóxi e fluxo. Equipado com o Termistor, o refrigerador termoelétrico e o diodo de controle.

Diodo a laser de construção de bombeamento976nm700mvthi1060, volokonnoye, com estabilização FGGG é precedido para "captura" do comprimento de onda da radiação. Ele fornece um espectro de banda estreita sem ruído, corrente de excitação e feedback óptico. Ele serve como uma luz de luz para o amplificador de fibra usado em redes de comunicação óptica. Os amplificadores de fibra são Edfaifra.


2. Introdução:


Diodo de bombeamento a laser da grade diferencial976nm700mWhi1060, Volokonnoye, com estabilização fggggical pigtelhi1060 dialidação da estabilização do desgaste. Etot14 outdoor a laser diodbtfit-output sem ortodistas no diodo a laser é <1200mA. O póculo pode ser feito com um tubo de 900mkm de comprimento e com uma fibra sem isolamento.



3. Funções:


● Capacidade de trabalho sem dobrar até 700 MW;

● Corpo 14-cereal do tipo “borboleta” sem resina epóxi e fluxo com uma fibra de moda única;

● Estabilização da fibra Bragg com uma grade;

● Escolha do comprimento de onda;

● Construa -in Cooler termoelétrico, termistor e diodo de controle.



4. Áreas de aplicação:


● amplificadores baseados em fibra de erbio com multiplexação densa ao longo do comprimento de onda (DWDM);

● Arquitetura EDFA com um número reduzido de canais de bombeamento;

● A televisão a cabo (CATV) e redes de distribuição com um número muito grande de nós.



5. Características eletro -ópticas (t = 25 ℃):



Parâmetro

Símbolo

Eu sou.

Tipo.

Máx.

Unidade

Notas

Limiar LD atual

Com

-

60

100

se

Cw

Potência de saída

Pf

-

-

700

MW

If (bol) <1000mA

Ld de corrente direta

SE

-

1100

1200

se

PF = poder nominal

Poder sem excesso

Pkink

450

-

-

MW

> = 1,2*poder nominal

Atual sem excesso

Ikink

> = 1.2*se (BOL)

MA

[1]

Tensão direta de LD

Vf

-

-

2.5

В

PF = poder nominal

O comprimento de onda central



LC

973

974

975

Nm



Pico, pf = poder nominal

LC

975

976

977

Comprimento de pico da onda de rotação

△ λp/△ Tamb

-

-

0.02

Nm/℃

T: FBG Temp.

Largura do espectro

△ λ

-

-

1

Nm

Rms@-13db

Estabilidade do espectro



-0.5

-

0.5

Nm

PF = poder nominal, t = 60s

A sensibilidade do monitor

VACINAÇÃO

-

8

20

Mka/mw

VPD = 5V, PF = poder nominal

A estabilidade da sensibilidade do monitor


-

-

20%

-

@L All As temperaturas operacionais

Corrente escura do monitor

EU IA

-

-

50

Autor a

VPD = 5V

Teo teo

ITEC

-

-

2

А

Tcase = 75 ℃

Tensão teo

VTEC

-

-

3.5

В

Tcase = 75 ℃

Consumo modular de energia teo

P

-

-

5

ter

Tcase = 75 ℃

Estabilidade de energia> 20 MW

10–20 MW

3,5-10 MW

-

-

-

0.2

0.5

1

dB

De pico ao pico, t = 60s, dc a 50khzvi, tc = 25 ℃

Erro de rastreamento

O

-0.5

-

0.5

dB

Tc = -5 ~ 75 ℃, link para [2]

A resistência do termo

Rth

9.5

10

10.5

PCs

Tstg = 25 ℃

Termistor B constante

BTH

-

3900

-

k

Tstg = 25 ℃

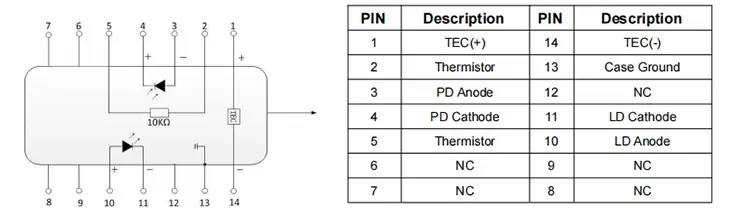

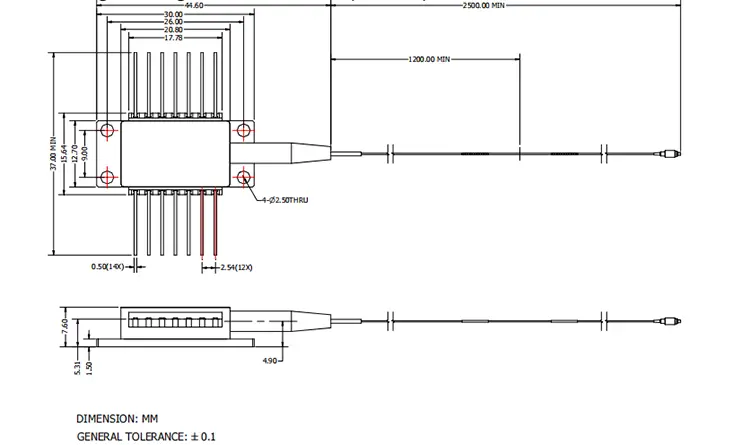

6. Desenho de embalagem e determinação de conclusões (unidade de medição: mm):






7. Entrega, manutenção e manutenção



Todos os produtos são testados antes de enviar.

Todas as mercadorias têm uma garantia de 1 a 3 anos (após o período da garantia, a taxa de serviço é cobrada).

Agradecemos sua cooperação e oferecemos a possibilidade de reembolso instantâneo dentro de 7 dias (7 dias após receber as mercadorias).

Se o produto adquirido em nossa loja não atender aos requisitos da qualidade, ou seja, não atende às características eletrônicas do fabricante, basta devolvê -lo para substituir ou devolver os fundos.

Se as mercadorias ficarem com defeito, informe -nos sobre isso dentro de 3 dias a partir da data da entrega.

Para devolver fundos ou substituição, as mercadorias devem ser devolvidas no estado inicial.

O comprador é responsável por todos os custos de entrega.




8. Perguntas frequentemente feitas



P: Que tipo de conector posso escolher?

A: FC / APC; Sc / apc; Sem um transportador ...



P: O tubo de fibra -óptica com um cabo livre está disponível?

R: O Box Optronics pode fornecer um tubo de fibra -óptica com 900 mícrons por muito tempo para proteger o Pightile de fibra de fibra.
