974 nm Diodo de bombeamento a laser FBG estabilizado com manteiga de 14 pinos LD com TEC

Diodo a laser de 974 nm FBG estabilizado Butterfly de 14 pinos com TEC para "bloquear" o comprimento da onda de radiação. Ele fornece um espectro de banda estreita sem ruído, mesmo com alterações de temperatura, corrente de excitação e feedback óptico. A escolha do comprimento de onda está disponível para aplicações que requerem o controle de desempenho mais alto com as maiores capacidades disponíveis. Este diodo de bombeamento a laser de 974 nm corresponde ao Telcordia GR-468-Core descrito na solicitação.

974 nm Diodo de bombeamento a laser FBG estabilizado com manteiga de 14 pinos LD com TEC


1. Introdução 974 nm Diodo de bombeamento a laser FBG FBG Butter de 14 pinos LD com TEC


O diodo de bombeamento a laser de 974 nm usa uma estrutura plana com um chip para o sub -timamento. O chip de alta potência é hermeticamente selado no corpo de 14 pinos da borboleta sem resina e fluxo epóxi e está equipado com um termistor, um refrigerador termoelétrico e um diodo de controle.

O diodo de bombeamento a laser de 974 nm usa a estabilização do FBG para "bloquear" o comprimento da onda de radiação. Ele fornece um espectro de banda estreita sem ruído, mesmo com alterações de temperatura, corrente de excitação e feedback óptico. A escolha do comprimento de onda está disponível para aplicações que requerem o controle de desempenho mais alto com as maiores capacidades disponíveis. Este diodo de bombeamento a laser de 974 nm corresponde ao Telcordia GR-468-Core descrito na solicitação.

2.


Capacidade de trabalho sem dobrar até 700 MW;
epóxi e sem um fluxo de borboleta corporal de 14 pinos com fibra SM/PM;
Estabilização de barras de fibra Bragg;
A escolha do comprimento de onda está disponível;
Diodo Termoelétrico Integrado, Termistor e Diodo de Controle.

3. O uso de 974 nm de bombeamento de bombeamento diodo fbg estabilizado com manteiga de 14 pinos com TEC


Multiplexação densa ao longo do comprimento de onda (DWDM) de amplificadores de fibra ligada a erbina (EDFA);
Arquitetura EDFA com uma quantidade reduzida de bombeamento;
Rodovias de televisão a cabo de grande alcance (CATV) e distribuição com um número muito grande de nós.

4. Características ópticas e elétricas de 974 nm de diodo de bombeamento a laser FBG estabilizado de 14 pinos LD Butterfly com TEC


parâmetro

símbolo

Eu sou.

Tipo.

Máx.

Unidade de trabalho

Notas

Corrente LDPOGE

Muito



60

100

Se.

Cw

potência de saída

Pf





700

MW

If (BOL) <1000ма

Correção de Recreção de LD

Se



1100

1200

Se.

PF = poder nominal

Poder livre de flexão

Pink Kink

450





MW

> = 1.2 *Overlord nominal

Poder livre de flexão

Iking Kink

> = 1.2 * se (BOL)

Nm

[1]

Tensão do reto LD

Vf





2.5

V.

PF = poder nominal

O comprimento de onda central

Plataforma s

973

974

975

Nm

Pico, pf = nível nominal

virada da onda de pico de momento

λp/também





0.02

Nm/℃

T: Temperaturefbg.

Largura do espectro

Entre eles





1

Nm

Rms @ -13 dB

Estabilidade do espectro



-0.5



0.5

Nm

PF = poder nominal, t = 60s

A reatividade do monitor

Im / pf



8

20

Ua / mw

VPD = 5V, PF = poder nominal

Monitoramento da estabilidade da reação







20%



@All Temperatura operacional

Monitoramento de corrente escura

identificador





50

Sobre

VPD = 5V

Corrente técnica

Botas





2

UM)

Tcase = 75 ℃

Tensão de texto

Vtek





3.5

V.

Tcase = 75 ℃

Consumo de Tec Modulanergo

Aceitação





5

C.

Tcase = 75 ℃

Estabilidade de energia> 20 MW

10-20MW

3,5-10mvt







0.2

0.5

1

DB

de pico ao pico, t = 60s,

DC amostrando até 50kHz, tc = 25 ℃

Erro de rastreamento

Eles

-0.5



0.5

DB

TC = -5 ~ 75, novembro. [2]

A resistência do termo

Rt

9.5

10

10.5

KOM PCS

Tstg = 25 ℃

Termistorab constante

Bt.



3900



PARA.

Tstg = 25 ℃


Notas:

[1] A corrente de flexão é determinada como uma corrente, o desvio da luz do ajuste linear para a corrente (dl/di) excede/-50%, pkink> = 1,2 * poder nominal, ikink> = if (bol) * 1.2

[2] O erro de rastreamento é determinado a uma determinada temperatura do caso, essa é uma alteração na potência da fibra com uma corrente de monitor constante em relação ao valor medido IF25 ℃.

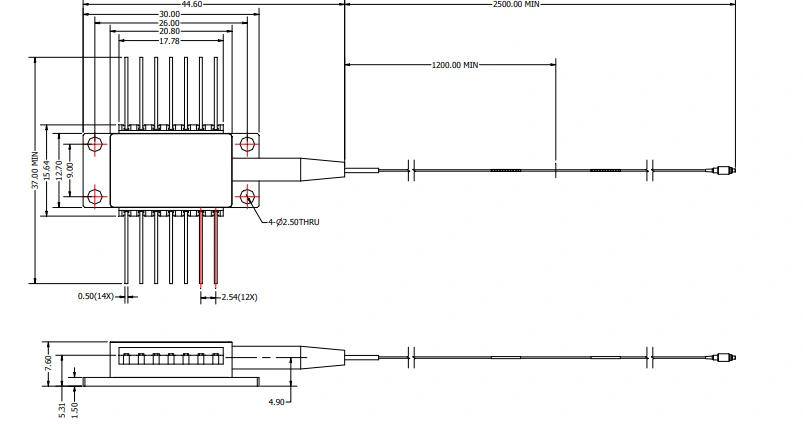

5. Determinação do desenho de embalagem e exportação (unidade: mm)




alfinete

descrição

alfinete

descrição

1

Técnico (+)

14

Apenas (-)

2

Termistor, termistor

13

A terra do corpo

3

Pdand

12

NC

4

Cathodpd

11

Catododld

5

Termistor, termistor

10

Anodld

6

NC

9

NC

7

NC

8

NC





6. Entrega, entrega e manutenção


Todos os produtos foram verificados antes de enviar;

Todos os produtos têm uma garantia de 1 ano. (Após o período de garantia da qualidade, a coleta de taxas de manutenção apropriadas começa.)

Valorizamos seu negócio e oferecemos uma política de retorno instantânea de 7 dias. (após 7 dias após receber mercadorias);

Se as mercadorias que você compra em nossa loja não têm qualidade perfeita, ou seja, não funcionam eletronicamente de acordo com as especificações do fabricante, basta devolvê -los para substituir ou devolver o dinheiro;

Se as mercadorias estiverem com defeito, notifique -nos dentro de 3 dias a partir do momento da entrega;

Quaisquer itens devem ser devolvidos no estado original para ter o direito de retornar ou substituir;

O comprador é responsável por todos os custos de entrega incorridos.




7. Perguntas frequentemente feitas com frequência


P: Quais são as aplicações e a precisão do comprimento de onda?

R: a óptica em caixa pode fornecer um comprimento de onda de 974nm e 976nm para seleção.



P: Qual conector óptico você precisa?

R: A caixa de óptica pode configurar o conector óptico de acordo com os requisitos gratuitamente.
