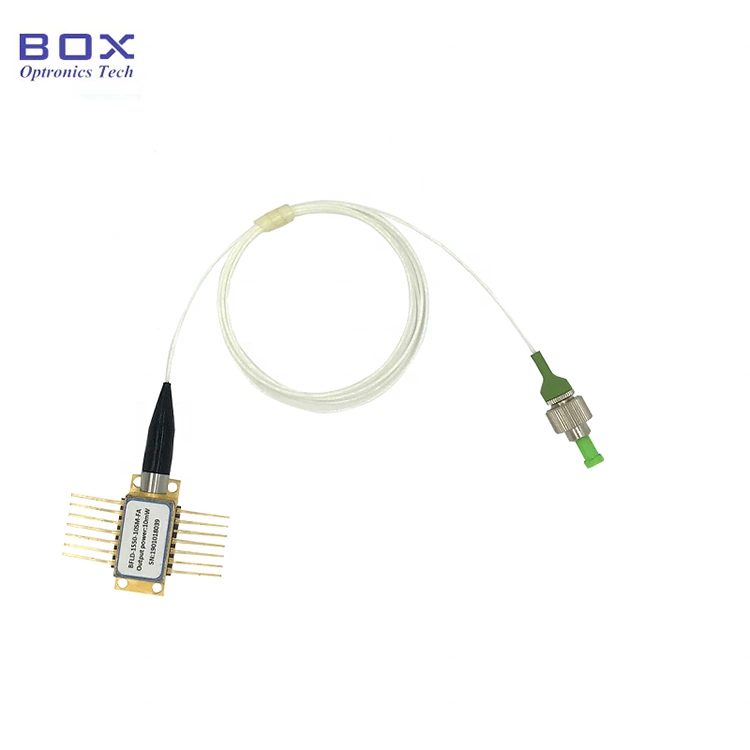

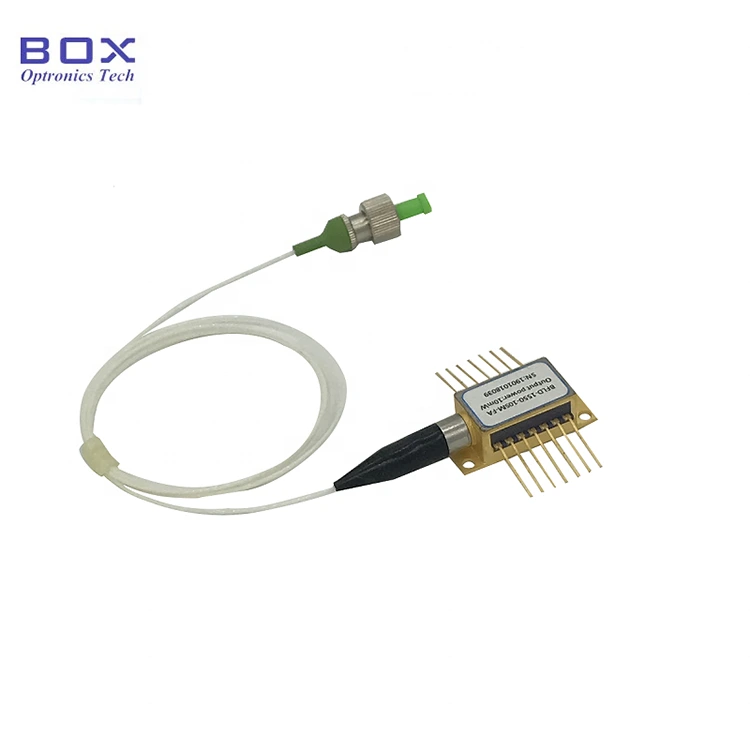

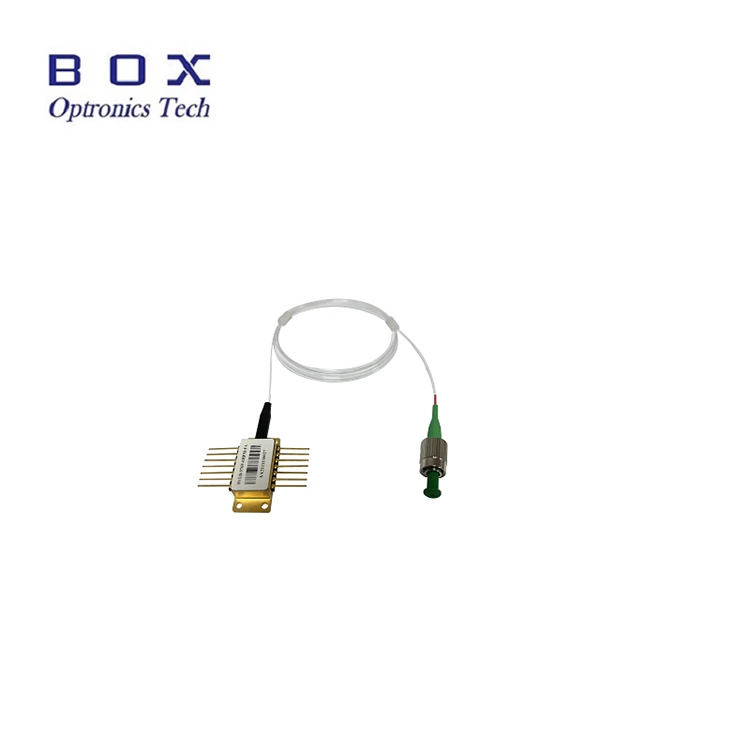

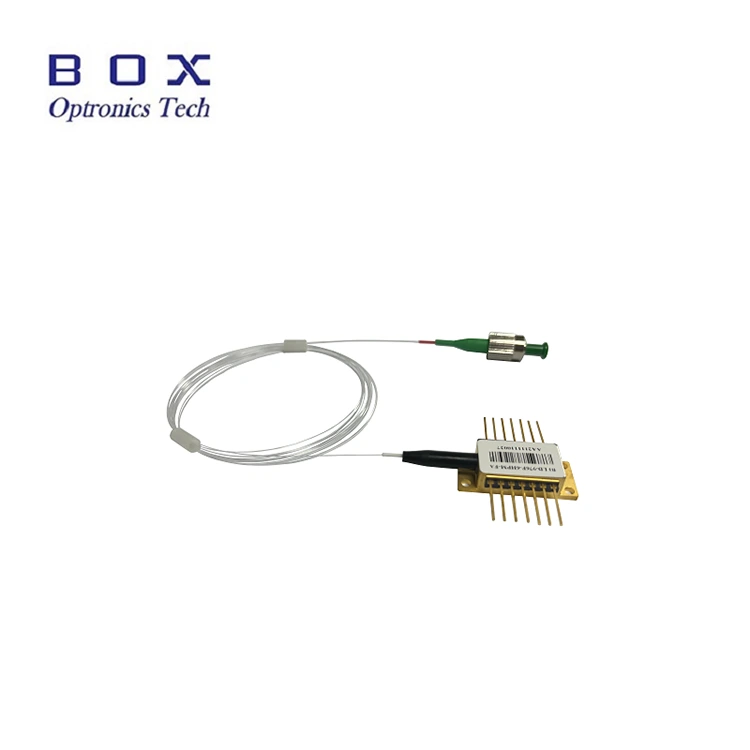

Лазерный диод BTF 1653 нм 40 мВт для обнаружения метана
O diodo laser Box Optronics laser BTF 1653nm 40mW de alta qualidade para detecção de metano usa um design planar de chip sobre substrato. A matriz de alta potência é hermeticamente selada em um pacote borboleta de 14 derivações, livre de epóxi e fluxo, e equipada com termistor, resfriador termoelétrico e diodo de controle para garantir saída de laser de alta qualidade. Nossos produtos a laser são certificados pela Telcordia GR-468 e compatíveis com RoHS.
Introdução:
Caixa de alta qualidade Optronics Laser BTF 1653nm 40mW Diodo laser para detecção de metano tem um design planar com um elemento emissor de luz interno montado em um substrato. Seus principais componentes estão alojados em um pacote borboleta de 14 pinos, eliminando a necessidade de adesivos e soldas tradicionais. Ele também inclui um sensor de temperatura, controlador de temperatura semicondutor e elementos sensores de irradiância para garantir uma saída de laser estável e confiável. O processo de fabricação atende aos padrões de confiabilidade para equipamentos de comunicação e todos os materiais atendem aos requisitos ambientais internacionais.
Характеристики:
● Pacote borboleta padrão de 14 pinos;
● lConversor termoelétrico (TEC) e isolador óptico integrados;
● lВысокопроизводительный лазер с распределенной обратной связью (DFB) на основе многоквантовых ям (МКЯ).
Области применения:
● Testes de produção de componentes passivos para detecção de gases;
● lSistema de detecção de gases por fibra óptica;
● lЛазерные источники.
Características eletro-ópticas (T = 25 ℃):
|
Parâmetro |
Символ |
Состояние |
Мин. |
Тип. |
Макс. |
Единица |
|
Comprimento de onda central |
lc |
Tl = 15 ～ 35 ℃ qu |
1652.7 |
1653.7 |
1654.7 |
nm |
|
Potência de saída óptica |
Po |
CW |
- |
40 |
- |
mW |
|
Corrente limite do diodo laser |
ITH |
CW |
- |
15 |
40 |
mA |
|
Прямой ток лазерного диода |
Se |
Pf = Potência nominal |
- |
300 |
400 |
mA |
|
Оптическая изоляция |
- |
-10 < TC < +70℃ |
30 |
- |
- |
dB |
|
Коэффициент подавления боковых мод |
SMSR |
CW |
35 |
40 |
- |
dB |
|
Чувствительность монитора |
Vacinação |
- |
- |
1 |
20 |
uA/mW |
|
Стабильность чувствительности монитора |
- |
- |
- |
- |
20% |
- |
|
Темновой ток монитора |
Eu ia |
VPD=5V |
- |
- |
50 |
n / D |
|
Ток термоэлектрического конденсатора (ТЭК) |
ITEC |
Tcaso =75℃ |
- |
- |
2 |
A |
|
Напряжение термоэлектрического конденсатора (ТЭК) |
VTEC |
Tcaso =75℃ |
- |
- |
3.5 |
V |
|
Потребляемая мощность термоэлектрического конденсатора (ТЭК) |
P |
Tstg=25℃ |
- |
- |
5 |
W |
|
Сопротивление термистора |
Rth |
Tcaso =75℃ |
9.5 |
10 |
10.5 |
Kohm |
|
Constante do termistor B |
Bth |
Tstg=25℃ |
- |
3900 |
- |
K |
|
Desvio de comprimento de onda (EOL) |
△λ |
Testado por 25 anos |
- |
- |
±0.1 |
nm |
|
Coeficiente de temperatura das ondas |
Δλ/ΔT |
Температура ТЭО от15℃ до35℃ |
- |
0.09 |
- |
nm/℃ |
|
Coeficiente de comprimento de onda atual |
Dl/DI |
- |
- |
0.01 |
- |
NM/pol. |

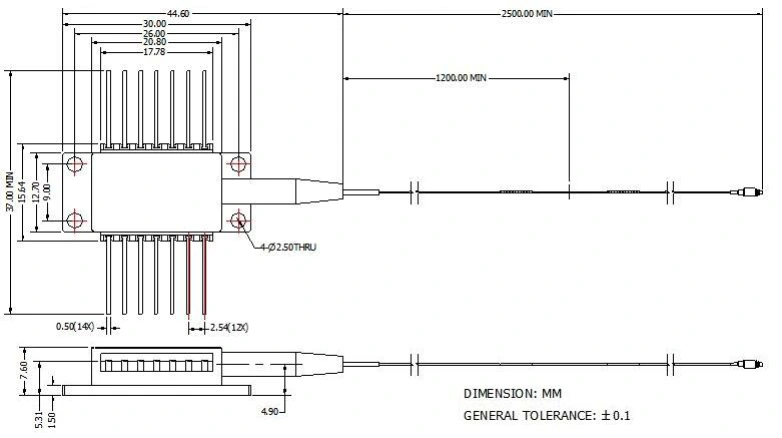

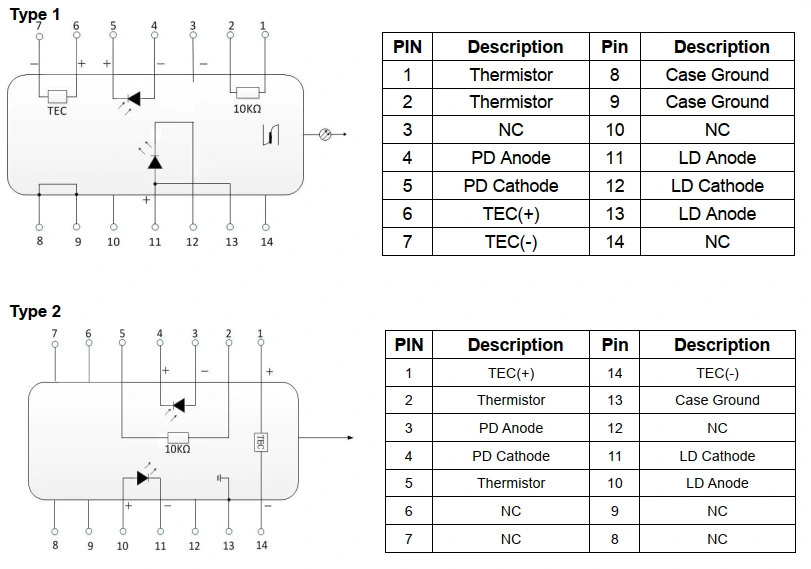

Desenho da embalagem e definição do pino (unidade: mm):
Entrega, transporte e serviço
Todos os produtos são testados antes do envio.
Todos os produtos vêm com garantia de 1 a 3 anos (taxas de serviço serão aplicadas após o término do período de garantia).
Мы ценим ваше сотрудничество и предлагаем возможность мгновенного возврата в течение 7 дней (7 дней после получения товара).
Если товар, приобретенный в нашем магазине, не соответствует требованиям качества, то есть не соответствует спецификациям производителя, просто верните его нам для замены или возврата средств.
Se o item estiver com defeito, avise-nos dentro de 3 dias após a entrega.
Для возврата средств или замены товар должен быть возвращен в исходном состоянии.
Покупатель несет ответственность за все расходы на доставку..
Perguntas frequentes
P: Qual é a precisão da medição do comprimento de onda?
О: +/-0,5 нм.
В: Есть ли у вас другие варианты выходной мощности?
О: 10 мВт, 15 мВт, 50 мВт.
