1030 nm 50 MW Módulo SM de diodo a laser DFB para sondagem

1030 nm 50 MW Módulo SM de diodo a laser DFB para sondagem

1. Introdução a 1030 nm 50 MW módulo de diodo a laser dfb fibra SM para soar

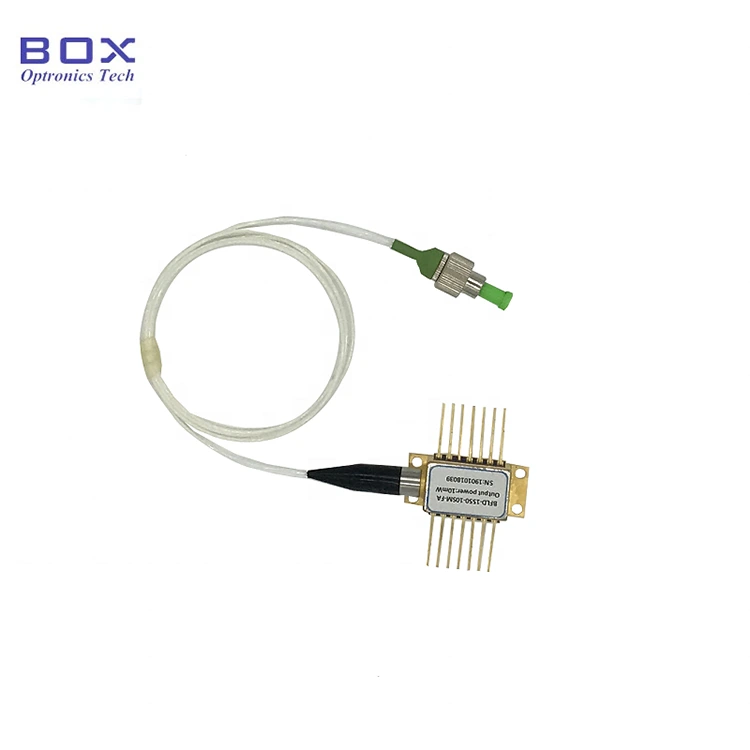

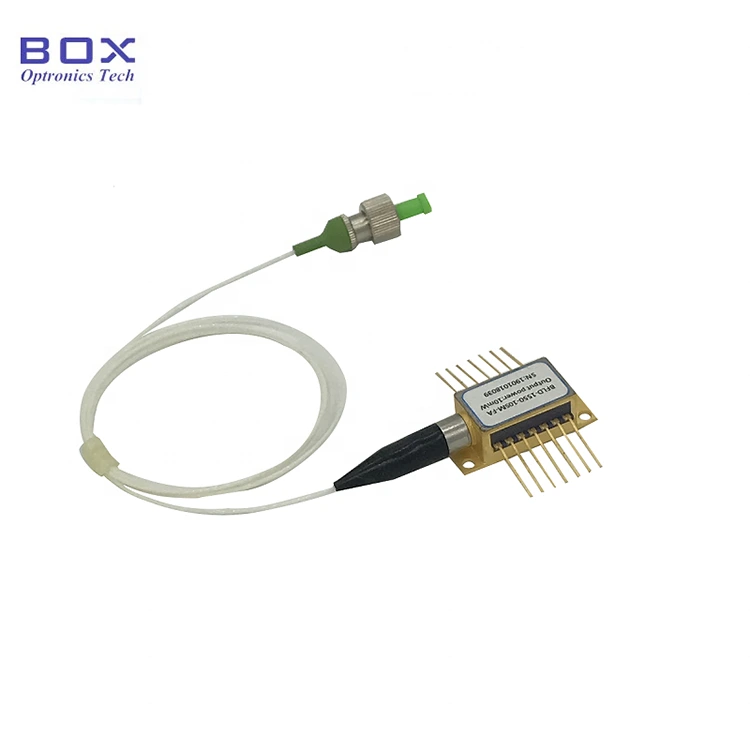

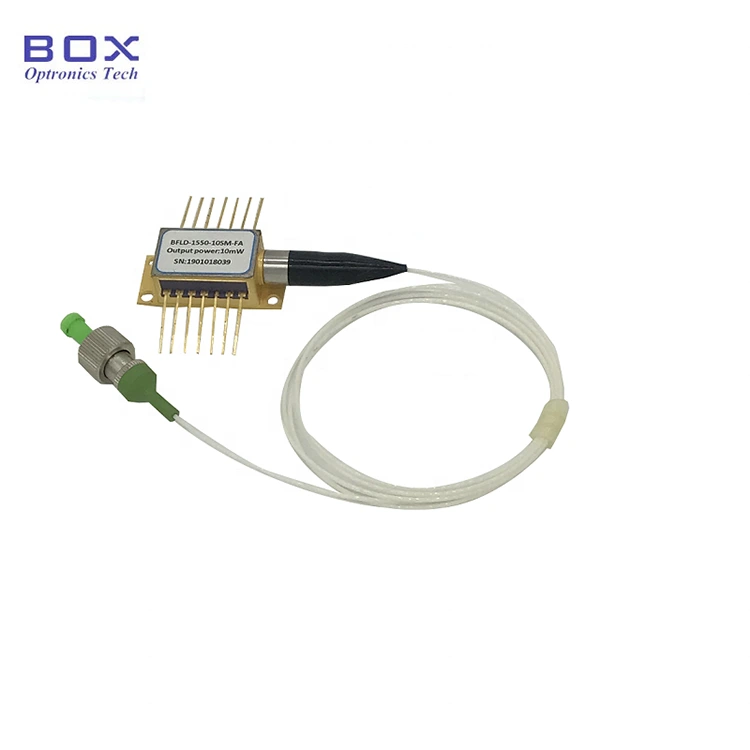

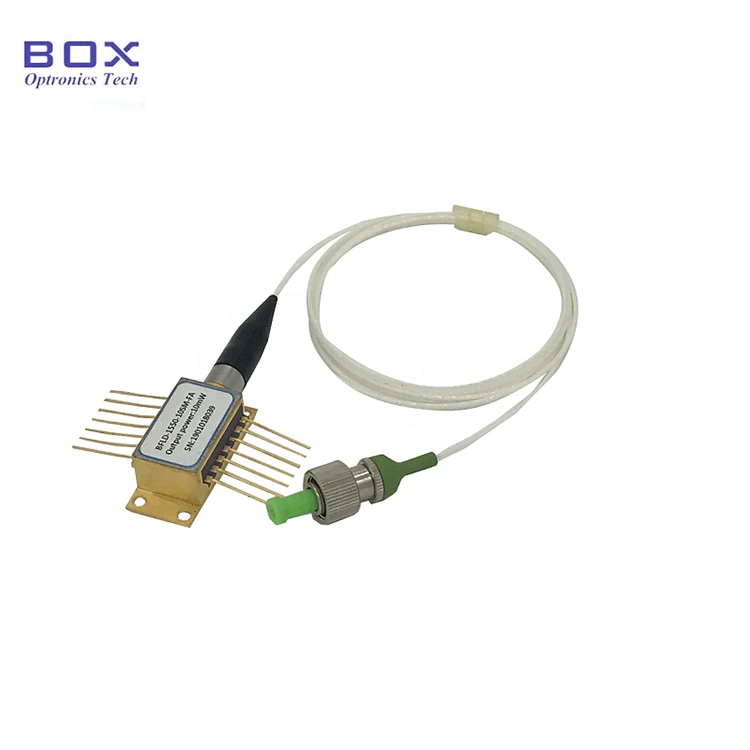

A série BFLD-1030-50SM-FA 1030 NM 50 MW DFB, o módulo de diodo a laser de fibra SM para sondagem, usa uma estrutura plana com um chip para o trânsito. O chip de alta potência é hermeticamente selado em um corpo de 14 pinos do tipo “borboleta” sem resina e fluxo epóxi e está equipado com um termistor, um refrigerador termoelétrico e um diodo de controle. Este módulo atende ao celular Telcordia GR-468 descrito no requisito.

2. Apresenta 1310 nm 10 dBm SOA semicondutores amplificador óptico SM Butterfly

Lasers multi -fluvantum (MQW) com feedback distribuído (DFB);

Modo de operação contínuo ou de impulso;
A faixa de temperatura operacional é de -40 ℃ a +50 ℃;
O coeficiente de comprimento de onda da onda/temperatura 0,01 nm/℃;
Fotodiodo de monitor construído, refrigerador termoelétrico e termistor;
Pightile de fibra de moda única (Corning Hi1060, Na = 0,14, MFD = 6,2 μm a 1060 nm);
Conector FC/APC adicional.

3. Exclamação 1030 nm 50 MW módulo de diodo a laser DFB fibra SM para soar

Espectroscopia;
Telecomunicações;
Iluminação;
Zoneamento.

4. Características ópticas e elétricas 1030 nm 50 mw módulo de diodo a laser dfb fibra SM para soar

parâmetro	símbolo	minutos	típico	valor máximo	Unidade de trabalho
potência de saída de um pigtail	Pf	-	50		MW
A gama de comprimentos de onda disponíveis	OK	1028		1032	Nm
Largura espectral (FWHM)				3	MGC
Coeficiente de supressão da moda de velocidade do OPF	SMSR	40	45		DB
Deslocamento de comprimento de onda com corrente			3	5	Ponto/mãe
Ação do comprimento de onda com temperatura			0.08	0.1	Nm/℃
atualização de trabalho	PIO.		200	300	Se.
Corrente limiar	Muito		30	50	Se.
Tensão direta	Vf		2	2.3	V.
Coeficiente de polarização de extinção	Em cada caso	15	20		DB
refrigerador térmico atual	Botas			3	UM)
A tensão do refrigerador termoelétrico	Vtek			4	V.
A gama de temperaturas operacionais do chip	A parte superior	15	25	40	℃
A gama de temperaturas operacionais do caso	Tc	10	25	50	℃
Temperatura de armazenamento	Ts	5		80	℃



5. Especificação de fibra óptica1030nm50mvtdfblaser módulo de diodo CM CM para um sensor

Parâmetros	descrição
Tipo de fibra	HI1060ILIPMVOLOKNO
Tipo de cauda marrom	Fibra nua
O comprimento da cauda	1,5 ± 0,1m
O tipo de conector	sem

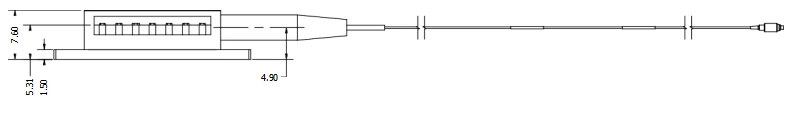

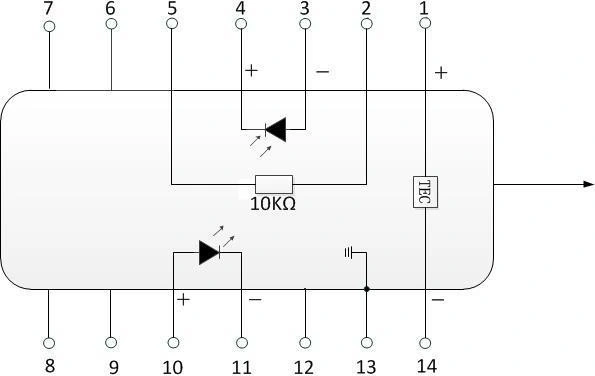

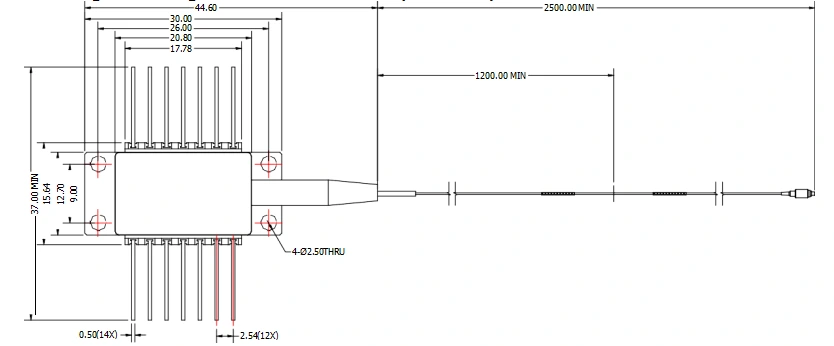

6. O grampo de embalagem e a definição da exportação (unidade: mm) 1030nm50mvtdfblaser módulo de diodo cm tibre para um sensor

alfinete	descrição	alfinete	descrição
1	Técnico (+)	14	Apenas (-)
2	Termidor	13	A terra do corpo
3	Pdand	12	NC
4	Cathodpd	11	Catododld
5	Termistor, termistor	10	Anodld
6	NC	9	NC
7	NC	8	NC

7. Entrega, entrega e manutenção

Todos os produtos foram verificados antes de enviar;

Todos os produtos têm uma garantia de 1 ano. (Após o período de garantia da qualidade, a coleta de taxas de manutenção apropriadas começa.)

Valorizamos seu negócio e oferecemos uma política de retorno instantânea de 7 dias. (após 7 dias após receber mercadorias);

Se as mercadorias que você compra em nossa loja não têm qualidade perfeita, ou seja, não funcionam eletronicamente de acordo com as especificações do fabricante, basta devolvê -los para substituir ou devolver o dinheiro;

Se as mercadorias estiverem com defeito, notifique -nos dentro de 3 dias a partir do momento da entrega;

Quaisquer itens devem ser devolvidos no estado original para ter o direito de retornar ou substituir;

O comprador é responsável por todos os custos de entrega incorridos.





8. Perguntas frequentemente feitas

P: Quais são as aplicações e a precisão do comprimento de onda?

R: a óptica em caixa pode fornecer o comprimento de onda do CWDMIDWDME.



P: Qual conector óptico você precisa?

R: A caixa de óptica pode configurar o conector óptico de acordo com os requisitos gratuitamente.
