1310 nm 10 dBm SOA semicondutores amplificador óptico SM Butterfly
1310 nm 10 dBm SOA semicondutor O amplificador óptico SM Butterfly é projetado usando um chip de canto SOA e TEC de alta qualidade, que pode fornecer uma saída aprimorada estável para um grande sinal de entrada dinâmica. Os dispositivos estão disponíveis no estojo de borboleta padrão de 14 pinos nos intervalos de 1310 nm e 1550 nm. Os dispositivos SOA têm um alto coeficiente de reforço óptico, potência de alta saída de saturação, baixas perdas, dependendo da polarização, um coeficiente de baixo ruído e uma ampla gama de comprimentos de onda. Temos opções para isoladores ópticos para o lado de entrada e/ou saída, bem como as fibras de saída das fibras SM, fibras de PM e outras fibras especiais de acordo com as especificações do cliente. Os produtos são certificados pela Telcordia GR-468 e atende aos requisitos do ROHS.
1310 nm 10 dBm SOA semicondutores amplificador óptico SM Butterfly
1. Introdução a 1310 nm 10 dBm SOA semicondutores amplificador óptico SM Butterfly
1310 nm 10 dBm SOA semicondutor O amplificador óptico SM Butterfly é projetado usando um chip de canto SOA e TEC de alta qualidade, que pode fornecer uma saída aprimorada estável para um grande sinal de entrada dinâmica. Os dispositivos estão disponíveis no estojo de borboleta padrão de 14 pinos nos intervalos de 1310 nm e 1550 nm. Os dispositivos SOA têm um alto coeficiente de reforço óptico, potência de alta saída de saturação, baixas perdas, dependendo da polarização, um coeficiente de baixo ruído e uma ampla gama de comprimentos de onda. Temos opções para isoladores ópticos para o lado de entrada e/ou saída, bem como as fibras de saída das fibras SM, fibras de PM e outras fibras especiais de acordo com as especificações do cliente. Os produtos são certificados pela Telcordia GR-468 e atende aos requisitos do ROHS.
2.
Alta potência de saturação de saída;
Baixa sensibilidade à polarização;
Construído -in tec e isolador óptico;
Baixa pulsação de amplificação e NF.
Confiabilidade: Telcordia GR-468. Rohs
3. Exclamação 1310 nm 10 dBm SOA semicondutor amplificador óptico SM Butterfly
WDM Fiber -ptic Networks;
Centro de processamento de dados de fibra de 100g de fibra.
4. Indicadores máximos absolutos 1310 nm 10 dBm SOA semicondutores amplificador óptico SM Butterfly
|
parâmetro |
símbolo |
doença |
minutos |
Tipo. |
Máx. |
Unidade de trabalho |
|
Temperatura de armazenamento |
Ts |
- |
-40 |
- |
85 |
℃ |
|
A temperatura do caso de trabalho |
A parte superior |
- |
-20 |
- |
70 |
℃ |
|
Corrente contínua |
Se |
- |
- |
- |
600 |
Se. |
|
A tensão reversa de SOA |
Vrine |
- |
- |
- |
2.5 |
V. |
|
Corrente técnica |
Botas |
- |
- |
1.0 |
1.5 |
UM) |
|
Tensão de texto |
Vtek |
- |
- |
2.8 |
3.5 |
V. |
5.
|
parâmetro |
símbolo |
doença |
Eu sou. |
Tipo. |
Máx. |
Unidade de trabalho |
|
O comprimento de onda central |
Existem dois tipos entre eles. |
TL = 15 ~ 35 ℃ CW |
1280 |
1310 |
1340 |
Nm |
|
atualização de trabalho |
PIO. |
Cw |
- |
350 |
600 |
Se. |
|
Largura de banda óptica 3db |
Δλ3db |
- |
50 |
- |
- |
V. |
|
A potência de saída da saturação3db |
Pedaços |
- |
8 |
10 |
- |
V. |
|
Pequeno reforço do sinal@λc (em termos de range@pin = -25dbm) |
Gmax |
- |
13 |
16 |
- |
Nm |
|
Fortalecendo o oleoduto em relação a λ |
Entre eles, |
- |
- |
0.5 |
1.0 |
DB |
|
Figura de ruído |
Nf |
- |
- |
10 |
- |
DB |
|
dependente do reforço de polarização |
PDG |
- |
- |
2.0 |
3.0 |
DB |
|
Isolamento óptico |
Jesus |
- |
30 |
- |
- |
DB |
|
Ele só encontrou a temperatura |
Ts |
- |
15 |
- |
35 |
℃ |
|
Corrente do termistor |
Itk |
- |
10 |
- |
100 |
Mkr |
|
A resistência do termo |
Rt |
TL = 25 ℃ |
9.5 |
10 |
10.5 |
PCs |
|
A temperatura do termo |
- |
- |
- |
- |
100 |
℃ |
6. Especificação de fibra óptica1310nm10dbm SOA de um óptico semicondutor
|
Parâmetros |
descrição |
|
Tipo de fibra |
SMF-28E |
|
Tipo de cauda marrom |
Pipe900um |
|
O comprimento da cauda |
1,0 ± 0,1m |
|
O tipo de conector |
Fa/apc |

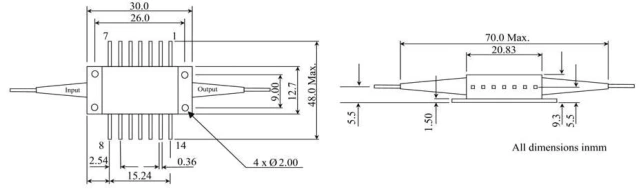

7. Determinação do desenho de embalagem e exportação (unidade: mm) 1310nm10dbm SOA Semicondutor Optical
Tip1
|
alfinete |
descrição |
alfinete |
descrição |
|
1 |
Técnico (+) |
14 |
Apenas (-) |
|
2 |
Termidor |
13 |
A terra do corpo |
|
3 |
NC |
12 |
NC |
|
4 |
NC |
11 |
chip (-) |
|
5 |
Termistor, termistor |
10 |
chip (+) |
|
6 |
NC |
9 |
NC |
|
7 |
NC |
8 |
NC |
7. Entrega, entrega e manutenção
Todos os produtos foram verificados antes de enviar;
Todos os produtos têm uma garantia de 1 ano. (Após o período de garantia da qualidade, a coleta de taxas de manutenção apropriadas começa.)
Valorizamos seu negócio e oferecemos uma política de retorno instantânea de 7 dias. (após 7 dias após receber mercadorias);
Se as mercadorias que você compra em nossa loja não têm qualidade perfeita, ou seja, não funcionam eletronicamente de acordo com as especificações do fabricante, basta devolvê -los para substituir ou devolver o dinheiro;
Se as mercadorias estiverem com defeito, notifique -nos dentro de 3 dias a partir do momento da entrega;
Quaisquer itens devem ser devolvidos no estado original para ter o direito de retornar ou substituir;
O comprador é responsável por todos os custos de entrega incorridos.
8. Perguntas frequentemente feitas
P: Quais são as aplicações e a precisão do comprimento de onda?
R: a óptica em caixa pode fornecer o comprimento de onda do CWDMIDWDME.
P: Qual conector óptico você precisa?
R: A caixa de óptica pode configurar o conector óptico de acordo com os requisitos gratuitamente.
